Applicazioni Telecamere SWIR Industria

Di seguito una elenco di 25 applicazioni relative all’ utilizzo di telecamere InGaAs della New Imaging Technologies distribuita in Italia da Crisel Instruments SRL:

Ispezione Interna Wafer di Silicio con Telecamere SWIR

Il silicio, materiale cardine dell’industria microelettronica e fotovoltaica, presenta una caratteristica unica: è opaco alla luce visibile ma diventa trasparente nella banda SWIR, a lunghezze d’onda superiori a 1100 nm. Le telecamere InGaAs sfruttano questa “finestra” spettrale per eseguire ispezioni volumetriche non distruttive. Attraverso il wafer o l’lingotto, è possibile visualizzare e mappare con precisione micro-crepe interne, inclusioni, vuoti e dislocazioni cristalline che sarebbero invisibili con qualsiasi altra tecnica di imaging. Questo controllo di qualità, eseguito nelle prime fasi della produzione, è fondamentale per aumentare la resa produttiva, ridurre gli scarti e garantire l’affidabilità dei dispositivi finali, come microprocessori e memorie. L’ispezione SWIR è diventata uno standard de facto per il controllo dei wafer prima dei complessi e costosi processi di litografia e drogaggio.

Analisi di Celle Solari tramite Elettroluminescenza (EL)

Il controllo qualità nella produzione di pannelli fotovoltaici è cruciale per garantirne l’efficienza e la durata. L’elettroluminescenza (EL) nella banda SWIR è la tecnica d’elezione per questo scopo. Applicando una corrente alla cella solare, questa emette una debole luce infrarossa. Le telecamere InGaAs, estremamente sensibili in questa regione spettrale, catturano questa emissione. Le immagini di elettroluminescenza rivelano istantaneamente difetti altrimenti invisibili: micro-fratture (micro-cracks), contatti elettrici difettosi, aree a bassa efficienza o problemi di passivazione. Questa analisi non distruttiva può essere eseguita su singole celle o su interi moduli, sia in laboratorio che direttamente sulle linee di produzione, permettendo di identificare e scartare i prodotti difettosi prima che raggiungano il mercato, ottimizzando così l’intero processo produttivo.

Monitoraggio di Saldatura Laser e Additive Manufacturing

I processi di saldatura laser e stampa 3D di metalli (Additive Manufacturing) si basano sulla fusione controllata di polveri metalliche. La qualità del prodotto finale dipende criticamente dalla stabilità e dall’omogeneità del bagno di fusione (melt pool). Questo processo genera però un’intensità luminosa estrema che satura i sensori convenzionali. Le telecamere InGaAs, specialmente quelle con sensore logaritmico, sono in grado di gestire questa immensa gamma dinamica. Permettono di visualizzare simultaneamente il cuore incandescente del processo, il plume di plasma e l’area circostante più fredda. Questo fornisce dati in tempo reale per controllare la temperatura, rilevare la formazione di difetti come porosità o cricche e implementare sistemi di controllo a circuito chiuso (closed-loop) per una qualità costante e certificata.

Ispezione SWIR di Vetro Fuso e Metalli ad Alta Temperatura

Nei processi di produzione del vetro, come la formatura di bottiglie o la produzione di fibre ottiche, il controllo della temperatura è fondamentale per evitare stress termici e difetti strutturali. Le emissioni termiche di questi materiali ad alta temperatura (sopra i 250°C) iniziano a essere significative nella banda SWIR. Le telecamere InGaAs sono perfette per la termografia di oggetti caldi, offrendo una misura della temperatura senza contatto precisa e dettagliata. A differenza dei pirometri puntiformi, una telecamera SWIR fornisce una mappa termica completa, permettendo di identificare “hot spots” o disomogeneità nel processo di colata o formatura. Questa capacità è cruciale per ottimizzare i parametri di produzione, ridurre il consumo energetico e garantire la massima qualità del prodotto finito.

Controllo Qualità e Rilevamento Corpi Estranei nel Settore Alimentare

La sicurezza e la qualità nel settore agroalimentare sono prioritarie. Le telecamere InGaAs offrono capacità uniche per l’ispezione non invasiva. L’acqua, componente principale di molti alimenti, ha picchi di assorbimento specifici nella banda SWIR. Questa proprietà viene sfruttata per rilevare differenze di umidità, identificare ammaccature in frutta e verdura (dove il tessuto danneggiato ha un contenuto d’acqua diverso) o individuare corpi estranei. Ad esempio, frammenti di plastica, legno o gusci, che possono avere un aspetto simile al prodotto nel visibile, presentano firme spettrali completamente diverse nel SWIR, rendendoli facilmente individuabili. Questa tecnologia permette di implementare sistemi di ispezione automatizzati ad alta velocità, garantendo la sicurezza del consumatore e riducendo gli sprechi.

Smistamento di Plastiche e Materiali per il Riciclo

L’economia circolare si basa su un riciclo efficiente. Uno dei maggiori ostacoli è la separazione accurata dei diversi tipi di polimeri (PET, HDPE, PVC, PP, ecc.). Sebbene appaiano simili all’occhio umano, queste plastiche hanno “impronte digitali” spettrali uniche nella regione SWIR, dovute ai legami molecolari C-H. Integrando telecamere InGaAs in sistemi di visione iperspettrale, è possibile identificare in tempo reale il tipo di plastica di ogni singolo frammento su un nastro trasportatore. Un sistema di attuatori pneumatici può quindi separare i materiali con una purezza superiore al 99%. Questa tecnologia è fondamentale per trasformare i rifiuti plastici in una risorsa di valore, automatizzando e rendendo economicamente sostenibile un processo altrimenti complesso e manuale.

Profilazione di Fasci Laser SWIR (Beam Profiling)

Per le applicazioni che utilizzano laser nella banda del vicino infrarosso (telecomunicazioni, medicale, lavorazioni dei materiali), la caratterizzazione del fascio è essenziale. Conoscere la sua forma, dimensione, distribuzione di potenza (profilo) e divergenza è cruciale per garantire il corretto funzionamento del sistema. Le telecamere InGaAs sono lo strumento d’elezione per questo compito. A differenza dei sensori al silicio, sono sensibili proprio dove questi laser emettono (es. 1064 nm, 1310 nm, 1550 nm). Permettono di visualizzare in 2D e 3D il profilo del fascio in tempo reale, consentendo agli ingegneri di allineare i sistemi ottici, verificare la qualità del laser e garantire che l’energia sia erogata esattamente dove e come richiesto.

Misurazione di Umidità e Contenuto di Grassi

La spettroscopia nel vicino infrarosso (NIRS) è una tecnica consolidata per l’analisi chimica non distruttiva. Le molecole organiche, in particolare i legami O-H (acqua) e C-H (grassi, proteine), presentano specifici assorbimenti nella banda SWIR. Le telecamere InGaAs, specialmente in configurazioni iperspettrali, possono mappare la distribuzione di questi componenti su un prodotto. Questa tecnica è ampiamente utilizzata nell’industria alimentare per misurare il contenuto di umidità nel caffè o nei cereali, la distribuzione del grasso nella carne o la maturazione della frutta. Il vantaggio è un’analisi rapida, senza contatto e sull’intero campione, superando i limiti delle analisi chimiche tradizionali che sono puntuali e distruttive.

Controllo del Livello di Riempimento in Contenitori Opachi

Nelle linee di imbottigliamento e confezionamento ad alta velocità, verificare il corretto livello di riempimento è un requisito fondamentale del controllo qualità. Molti contenitori, come quelli in plastica colorata o ceramica, sono opachi alla luce visibile. Tuttavia, molti di questi materiali presentano una certa traslucenza nella banda SWIR. Una telecamera InGaAs abbinata a una retroilluminazione adeguata può “vedere” attraverso il contenitore e rilevare il livello del liquido o della polvere all’interno. Questo permette un controllo del 100% dei prodotti in linea, scartando automaticamente i contenitori sotto o sovra-riempiti, senza rallentare la produzione e garantendo la conformità del prodotto finale.

Applicazioni Scientifiche, Medicali e Farmaceutiche

Riflettografia Infrarossa per l’Analisi di Opere d’Arte

Sotto gli strati superficiali di un dipinto si nasconde spesso la genesi dell’opera: schizzi, disegni preparatori, modifiche e “pentimenti” dell’artista. La riflettografia infrarossa è la tecnica non invasiva che permette di svelare questo mondo nascosto. Molti pigmenti utilizzati dagli artisti diventano trasparenti nella banda SWIR, mentre i disegni sottostanti, spesso realizzati con materiali a base di carbonio (come la grafite o il carboncino), continuano ad assorbire la luce. Una telecamera InGaAs può quindi “vedere” attraverso gli strati di colore e catturare il disegno preparatorio con un dettaglio e un contrasto eccezionali. Questa tecnica è fondamentale per storici dell’arte e restauratori per studiare il processo creativo, autenticare le opere e pianificare interventi di conservazione mirati.

Imaging di Fluorescenza SWIR in-vivo (SAI)

L’imaging biomedico nel visibile e nel primo infrarosso (NIR-I, 700-900 nm) è limitato dalla forte diffusione (scattering) della luce e dall’autofluorescenza dei tessuti biologici, che riducono la profondità di penetrazione e il contrasto. La seconda finestra del vicino infrarosso (SWIR o NIR-II, 1000-1700 nm) supera questi limiti. In questa banda, lo scattering è notevolmente ridotto, consentendo di ottenere immagini più nitide e a maggiore profondità. Le telecamere InGaAs ad alta sensibilità sono essenziali per la ricerca pre-clinica (Small Animal Imaging), dove vengono utilizzate per tracciare nanoparticelle o marcatori fluorescenti che emettono nel SWIR. Questo permette di studiare la progressione di malattie, la biodistribuzione di farmaci e la vascolarizzazione dei tumori con una risoluzione spaziotemporale senza precedenti.

Microscopia SWIR per Nanomateriali e Biologia

La microscopia ottica è uno strumento cardine della scienza, ma le sue capacità possono essere estese integrando rivelatori sensibili al di fuori del visibile. La microscopia SWIR apre nuove possibilità. È utilizzata per studiare i nanotubi di carbonio, che hanno una fotoluminescenza caratteristica proprio nella banda SWIR, permettendo di visualizzare singoli nanotubi e studiarne le proprietà optoelettroniche. In biologia, viene usata per l’imaging di specifici coloranti o quantum dots che emettono nel SWIR, sfruttando i vantaggi della ridotta autofluorescenza dei tessuti. Inoltre, permette di eseguire l’ispezione non distruttiva di dispositivi microfluidici o di analizzare campioni montati su substrati di silicio, sfruttando la trasparenza di quest’ultimo nel SWIR.

Spettroscopia e Imaging Iperspettrale SWIR

Ogni materiale ha una firma spettrale unica, un modo specifico di assorbire, riflettere o emettere luce a diverse lunghezze d’onda. L’imaging iperspettrale nel SWIR combina la potenza della spettroscopia con quella dell’imaging, acquisendo un intero spettro per ogni pixel dell’immagine. Il risultato è un “cubo di dati” che contiene informazioni sia spaziali che chimiche. Le telecamere InGaAs sono il cuore di questi sistemi. Questa tecnica è utilizzata in innumerevoli campi: in geologia per la mappatura dei minerali da aerei o droni, in agricoltura per rilevare lo stato di salute delle piante, nel settore farmaceutico per verificare l’omogeneità dei farmaci, e nell’industria per la classificazione e il controllo qualità dei materiali.

Controllo Uniformità di Rivestimenti Farmaceutici

Nelle compresse a rilascio controllato, lo spessore e l’uniformità del rivestimento polimerico sono parametri critici che determinano la cinetica di dissoluzione del farmaco e, di conseguenza, la sua efficacia terapeutica. Le tecniche di ispezione tradizionali sono spesso lente e distruttive. L’imaging iperspettrale nel SWIR, basato su telecamere InGaAs, offre una soluzione rapida e non invasiva. Sfruttando gli specifici assorbimenti dei polimeri di rivestimento e del principio attivo (API) nella banda infrarossa, è possibile mappare chimicamente la superficie della compressa. Questo permette di quantificare lo spessore del rivestimento in ogni punto, identificare aree di rottura o disomogeneità e verificare la corretta distribuzione del farmaco. Questa tecnologia, nota come Process Analytical Technology (PAT), consente un controllo del 100% della produzione in linea, garantendo la massima qualità e conformità normativa.

Termometria a Due Colori per Misure di Temperatura

Misurare la temperatura di oggetti incandescenti (come filamenti, metalli fusi o target laser) è una sfida, poiché la loro emissività può essere sconosciuta o variabile. La termometria a due colori (o raziometrica) risolve questo problema. Acquisendo simultaneamente due immagini a due diverse lunghezze d’onda nella banda SWIR e calcolandone il rapporto (ratio) di intensità per ogni pixel, è possibile determinare la temperatura in modo indipendente dall’emissività del materiale. Le telecamere InGaAs sono ideali per questa applicazione, grazie alla loro sensibilità nella regione spettrale dove l’emissione termica di oggetti caldi è significativa. Questa tecnica fornisce mappe termiche accurate e affidabili, fondamentali per il controllo di processo in settori come la metallurgia, la produzione di semiconduttori e la ricerca sui materiali.

Applicazioni in Difesa, Sicurezza e Aerospaziale

Visione SWIR Attraverso Fumo, Nebbia e Foschia

Le condizioni atmosferiche avverse rappresentano un ostacolo significativo per i sistemi di visione tradizionali. Particelle come goccioline d’acqua (nebbia, foschia) o fuliggine (fumo) diffondono fortemente la luce visibile, riducendo drasticamente la visibilità. La luce SWIR, avendo una lunghezza d’onda maggiore, è molto meno soggetta a questo fenomeno di scattering (scattering di Mie). Di conseguenza, le telecamere InGaAs possono “penetrare” questi ostacoli visivi con un’efficacia nettamente superiore. Questa capacità è di importanza strategica per applicazioni di sorveglianza a lunga distanza, sicurezza perimetrale, navigazione marittima e sistemi di atterraggio assistito per l’aviazione (Enhanced Vision Systems), garantendo un’operatività costante anche in condizioni meteorologiche proibitive per l’occhio umano.

Visione Notturna Passiva tramite Airglow

La visione notturna tradizionale si basa sull’intensificazione di luce stellare residua (starlight) o su illuminatori IR attivi, che possono però rivelare la posizione dell’osservatore. Esiste tuttavia una fonte di illuminazione naturale e invisibile: l’Airglow. Si tratta di una debole luminescenza dell’alta atmosfera, causata da reazioni fotochimiche, che emette principalmente nella banda SWIR. Le telecamere InGaAs ad alta sensibilità sono in grado di rilevare questo debole segnale, fornendo immagini chiare e ad alto contrasto del terreno anche nelle notti più buie e senza luna. Questa tecnica di visione notturna è completamente passiva, rendendola ideale per operazioni militari segrete, sorveglianza discreta e osservazione della fauna selvatica senza disturbarla.

Puntamento Laser e Designazione di Bersagli (Laser Designation)

In ambito militare, molti sistemi di guida per munizioni di precisione e telemetri laser (rangefinders) operano nella banda SWIR (tipicamente a 1064 nm o 1550 nm). Questi laser sono invisibili sia all’occhio umano sia ai comuni intensificatori di immagine (I2), garantendo operazioni segrete. Le telecamere InGaAs sono essenziali per visualizzare il punto di impatto di questi laser. Permettono ai soldati, ai piloti o ai sistemi a guida autonoma di “vedere” il designatore laser sul bersaglio, confermare l’aggancio e guidare con precisione l’arma. Inoltre, le lunghezze d’onda SWIR sono “eye-safe” a potenze più elevate rispetto al vicino infrarosso, riducendo il rischio di danni accidentali alla vista durante le esercitazioni e le operazioni.

Gated Imaging SWIR per Visione a Lunga Distanza

Per superare i limiti della visione passiva e identificare bersagli a molti chilometri di distanza, si utilizza la tecnica del Gated Imaging (o visione attiva). Il sistema si compone di un illuminatore laser pulsato e di una telecamera InGaAs con un otturatore elettronico ultra-veloce (“gate”). Il laser emette un breve impulso di luce verso la scena. La telecamera rimane “cieca” e apre il suo otturatore solo per una frazione di secondo, esattamente nell’istante in cui la luce riflessa dal bersaglio ritorna indietro. Questo permette di eliminare completamente il “backscattering” atmosferico (la luce riflessa dalle particelle tra la telecamera e il bersaglio) e di ottenere immagini incredibilmente nitide e ad alto contrasto, anche a distanze dove la visione passiva sarebbe impossibile.

Rilevamento di Contraffazioni in Documenti e Banconote

La sicurezza di banconote e documenti di identità si basa sull’utilizzo di inchiostri e materiali con proprietà ottiche complesse. Molti inchiostri che appaiono identici nel visibile presentano comportamenti diversi nell’infrarosso: alcuni diventano trasparenti, altri continuano ad assorbire. Le telecamere InGaAs sono strumenti potenti per l’autenticazione forense. Illuminando un documento con luce SWIR, è possibile rivelare elementi di sicurezza nascosti, verificare la presenza di inchiostri specifici o smascherare alterazioni e cancellature. Questa tecnica è utilizzata in sistemi di controllo automatizzato per banche, varchi di frontiera e agenzie governative per verificare rapidamente e in modo affidabile l’autenticità dei documenti.

Rilevamento e Imaging di Gas (Gas Detection)

Molti gas di interesse industriale e ambientale (come metano, anidride carbonica, anidride solforosa) sono incolori e inodori, ma presentano specifiche “impronte digitali” spettrali, ovvero strette bande di assorbimento nella regione infrarossa. Le telecamere InGaAs, equipaggiate con filtri ottici sintonizzati su queste specifiche lunghezze d’onda, possono visualizzare le fughe di gas in tempo reale. Il gas appare come una nuvola scura che assorbe la luce di fondo. Questa tecnica, nota come Optical Gas Imaging (OGI), è fondamentale per la sicurezza e il monitoraggio ambientale in impianti petrolchimici, gasdotti e discariche, permettendo di localizzare le perdite in modo rapido e sicuro da distanza.

Applicazioni in Agricoltura e Monitoraggio Ambientale

Agricoltura di Precisione e Stress Idrico delle Colture

Monitorare la salute delle colture su vasta scala è essenziale per ottimizzare l’irrigazione e massimizzare i raccolti. Il contenuto d’acqua nelle foglie delle piante influisce direttamente sulla loro riflettanza nella banda SWIR. Le piante ben irrigate assorbono più luce in questa regione, mentre le piante sotto stress idrico ne riflettono di più, prima ancora che i segni di appassimento siano visibili a occhio nudo. Le telecamere InGaAs, montate su droni o aerei, possono mappare interi campi e creare “mappe di stress idrico”. Queste mappe permettono agli agricoltori di applicare acqua e nutrienti solo dove e quando necessario (irrigazione a rateo variabile), con un enorme risparmio di risorse idriche ed economiche e un aumento della resa agricola.

Telerilevamento e Mappatura Geologica dei Minerali

Ogni minerale ha una firma spettrale unica, determinata dalla sua composizione chimica e dalla sua struttura cristallina. Molte di queste caratteristiche distintive si trovano nella banda SWIR. L’imaging iperspettrale da piattaforme aeree o satellitari, utilizzando sensori InGaAs, è una tecnica potentissima per l’esplorazione mineraria e la geologia. Analizzando la luce riflessa dalla superficie terrestre, è possibile mappare la distribuzione di specifici minerali (come argille, carbonati, solfati), identificare zone di alterazione idrotermale associate a giacimenti minerari e supportare le operazioni di estrazione. Questa tecnologia riduce drasticamente i costi e l’impatto ambientale dell’esplorazione, focalizzando le indagini sul terreno solo nelle aree più promettenti.

Monitoraggio di Sversamenti di Idrocarburi in Mare

Il tempestivo rilevamento di sversamenti di petrolio in mare è fondamentale per limitarne l’impatto ambientale. Gli idrocarburi e l’acqua hanno proprietà di riflessione molto diverse nella banda SWIR. Mentre l’acqua assorbe fortemente la luce in questa regione, il petrolio tende a rifletterla. Di conseguenza, in un’immagine SWIR, la macchia di petrolio appare molto più brillante rispetto alla superficie del mare circostante, creando un forte contrasto. Le telecamere InGaAs, impiegate in sistemi di sorveglianza aerea o satellitare, sono strumenti efficaci per il rilevamento diurno di sversamenti, permettendo di mapparne l’estensione e di dirigere le operazioni di bonifica in modo rapido ed efficiente.

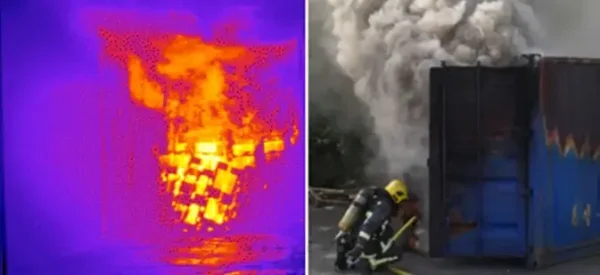

Rilevamento di Incendi Boschivi Attraverso il Fumo

Durante un incendio boschivo, il fumo denso oscura completamente la vista nel visibile, rendendo difficile per i vigili del fuoco localizzare il fronte dell’incendio e gli “hot spots” attivi. Come già visto, la luce SWIR ha una capacità superiore di penetrare il fumo. Ma c’è di più: il fuoco stesso emette intensamente nella banda SWIR. Una telecamera InGaAs può quindi sia penetrare il fumo sia visualizzare direttamente le fiamme e le braci con un contrasto elevatissimo. Montate su elicotteri o droni, queste telecamere forniscono ai team di emergenza una consapevolezza situazionale cruciale, permettendo loro di pianificare gli interventi, dirigere i lanci d’acqua con precisione e garantire la sicurezza del personale a terra.

Approfondimento Telecamere SWIR

Approfondimento Tecnologia Vicino Infrarosso

CONCLUSIONI

La scelta di una telecamera tecnica non si basa su una semplice scheda dati. Si fonda sulla comprensione profonda del fenomeno fisico che si vuole osservare. Il nostro team di ingegneri e fisici è a tua disposizione per un’analisi tecnica approfondita della tua applicazione.

Discutiamo insieme degli obiettivi, dei vincoli e delle performance che vuoi raggiungere. Ti aiuteremo a configurare la soluzione perfetta, a valutare gli accessori ottici più adatti e a definire un’offerta tecnico-economica su misura.

Se invece sei interessato ad altri prodotti del settore Industria puoi visitare la pagina degli Spettrofotometri o dei Laser per Applicazioni Industriali.

Per approfondire applicazioni particolari, anche se apparentemente di difficile soluzione, contattaci via (antonucci@crisel-instruments.it) o Telefono (+39 06 35402933) e cercheremo di trovare insieme tecnologie che la rendano più semplice
